[ADC] Perno de Anclaje de Camisa UNC

Tabla

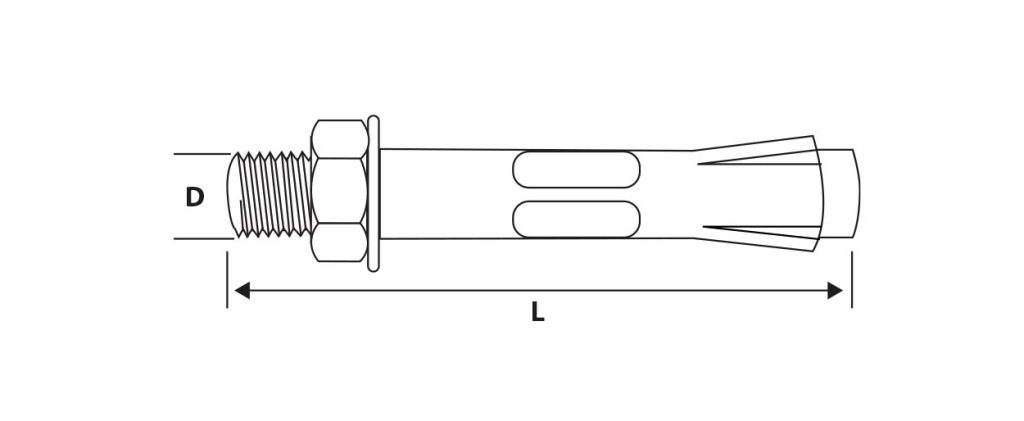

Código	Diámetro "D"	Largo "L"	Envase	U	Díametro Perno "d"	Espesor Máx. Fijar	Prof. Min. Instalación	Torque de Instalación	Diám. Broca pulg-mm
02ADC	1/4	1 3/8	100	u	3/16	1/4	1.1/8	7 Nm	1/4" - 6.5mm
04ADC	1/4	2 1/4	100	u	3/16	1.1/8	1.1/8	7 Nm	1/4" - 6.5mm
06ADC	5/16	1 1/2	50	u	1/4	3/8	1.7/16	11 Nm	5/16" - 8mm
08ADC	5/16	2 1/2	50	u	1/4	1.1/16	1.7/16	11 Nm	5/16" - 8mm
10ADC	3/8	1 7/8	50	u	5/16	3/8	1.1/2	20 Nm	3/8" - 10mm
12ADC	3/8	3	50	u	5/16	1.1/2	1.1/2	20 Nm	3/8" - 10mm
14ADC	1/2	2 3/4	25	u	3/8	5/8	2.1/4	34 Nm	1/2" - 13mm
16ADC	1/2	4	25	u	3/8	1.3/4	2.1/4	34 Nm	1/2" - 13mm

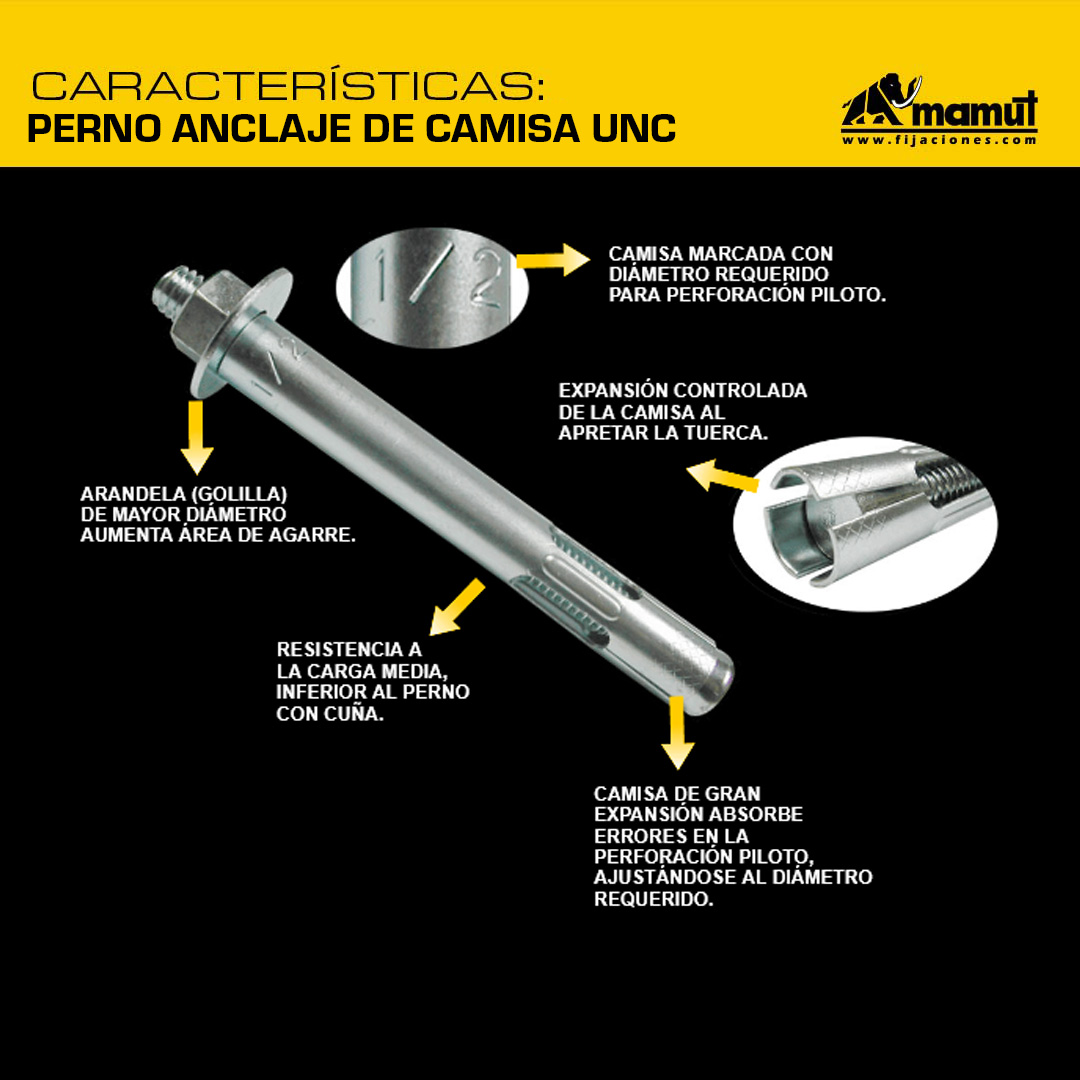

Características

Golilla de mayor diámetro aumenta área de agarre.
Camisa de gran expansión absorbe errores en la perforación piloto, ajustándose al diámetro requerido.

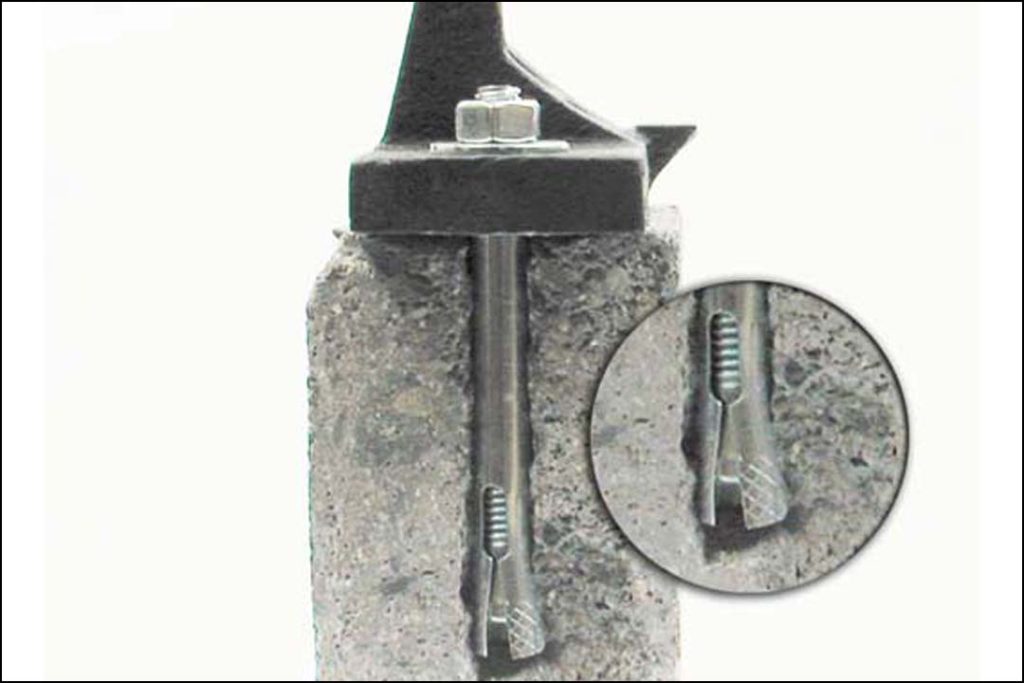

Expansión controlada de la camisa al apretar la tuerca.
Resistencia a la carga media, inferior al Perno con Cuña.
