[PHAC] Perno Hexagonal ASTM A325

Tabla

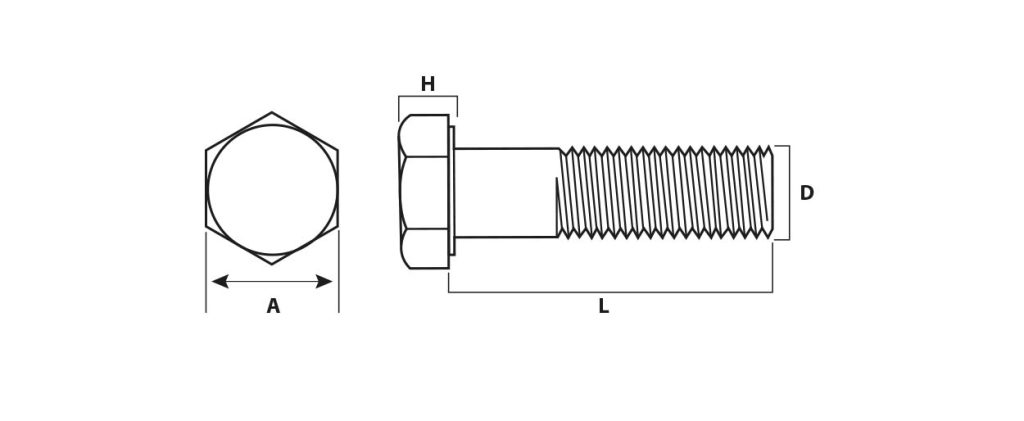

CódigoDiámetroLargo "L" (mm)EnvaseUEntre Caras "A" (mm)Entre Aristas "B" mmAltura Cabeza "H" (mm)Carga Prueba (Nm)Resistencia Min (kN)
Pavonado
40PHS1/2-131 1/4100 u22.2 - 21.625.7 - 24.68.2 - 7.753.675.8
41PHS1 1/2
42PHS1 3/4
43PHS2"50 u
44PHS2 1/4
45PHS2 1/2
01PHS5/8-111 1/225 u27.0 - 26.231.2 - 29.810.2 - 9.685.4120.5
02PHS1 3/4
03PHS2"
04PHS2 1/2
05PHS3"
06PHS3/4-101 3/425 u31.8 - 30.836.7 - 35.112.3 - 11.6126.3178.3
07PHS2"
08PHS2 1/4
09PHS2 1/2
10PHS2 3/4
11PHS3"
12PHS3 1/4
13PHS3 1/2
14PHS4"
15PHS7/8-92"25 u36.5 - 35.442.2 - 40.414.3 - 13.5174.5246.6
16PHS2 1/4
17PHS2 1/2
19PHS3"
20PHS3 1/4
21PHS3 1/2
22PHS4"
30PHS1"-82 1/410 u41.3 - 40.047.7 - 45.615.9 - 15.0229.0323.3
23PHS2 1/2
24PHS2 3/4
25PHS3
26PHS3 1/4
27PHS3 1/2
28PHS3 3/4
29PHS4
Galvanizado Mecánico
G40PHS1/2-131 1/4100 u22.2 - 21.625.7 - 24.68.2 - 7.753.675.8
G41PHS1 1/2
G42PHS1 3/4
G43PHS2"50 u
G44PHS2 1/4
G45PHS2 1/2
G01PHS5/8-111 1/225 u27.0 - 26.231.2 - 29.810.2 - 9.685.4120.5
G02PHS1 3/4
G03PHS2"
G04PHS2 1/2
G05PHS3"
G06PHS3/4-101 3/425 u31.8 - 30.836.7 - 35.112.3 - 11.6126.3178.3
G07PHS2"
G08PHS2 1/4
G09PHS2 1/2
G10PHS2 3/4
G11PHS3"
G12PHS3 1/4
G13PHS3 1/2
G14PHS4"
G15PHS7/8-92"25 u36.5 - 35.442.2 - 40.414.3 - 13.5174.5246.6
G16PHS2 1/4
G17PHS2 1/2
G19PHS3"
G20PHS3 1/4
G21PHS3 1/2
G22PHS4
G30PHS1"-82 1/410 u41.3 - 40.047.7 - 45.615.9 - 15.0229.0323.3
G23PHS2 1/2
G24PHS2 3/4
G25PHS3
G26PHS3 1/4
G27PHS3 1/2
G28PHS3 3/4
G29PHS4
Ficha técnica en PDF:

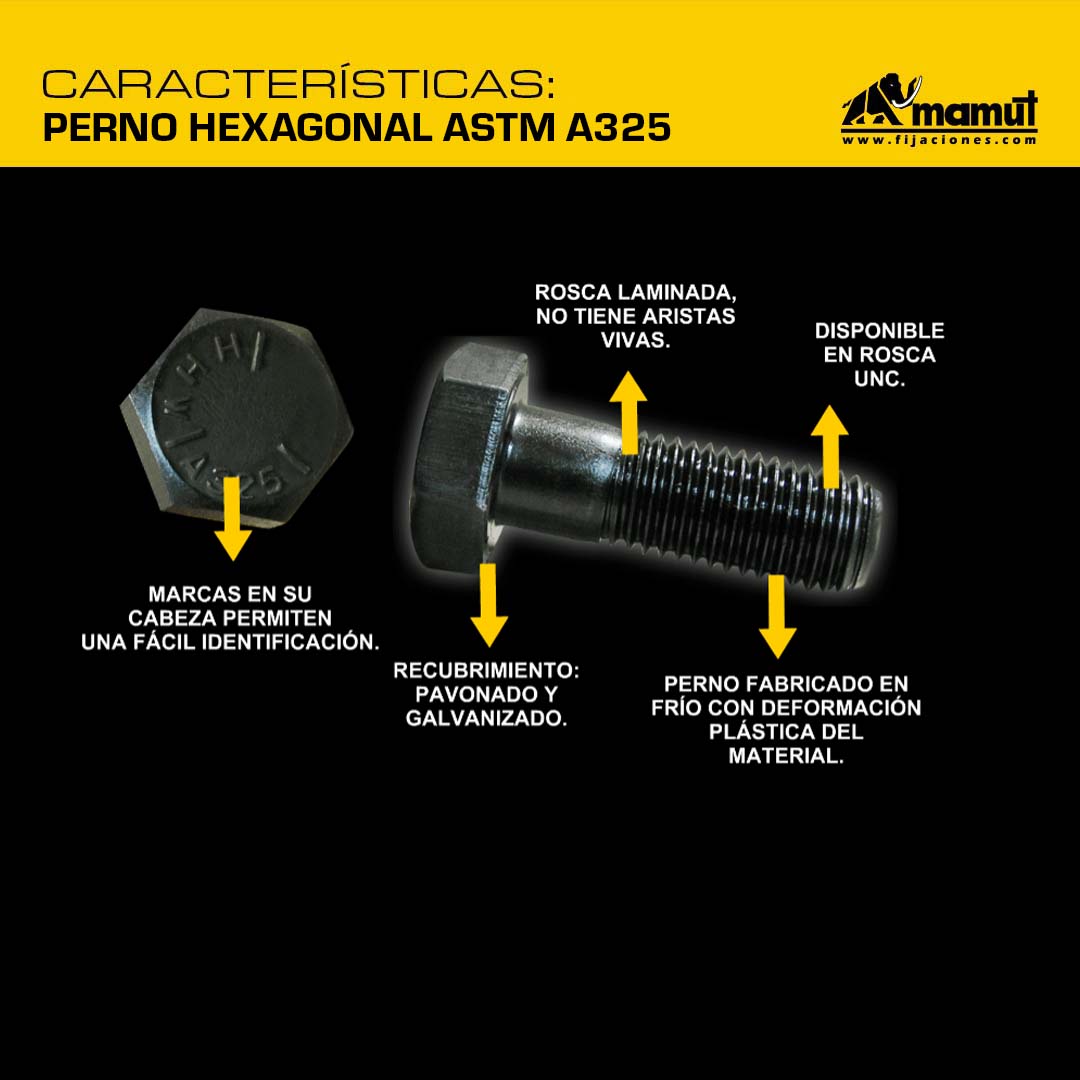

Características

  • Perno fabricado en frío con deformación plástica del material.
  • Disponible en rosca unificada UNC.

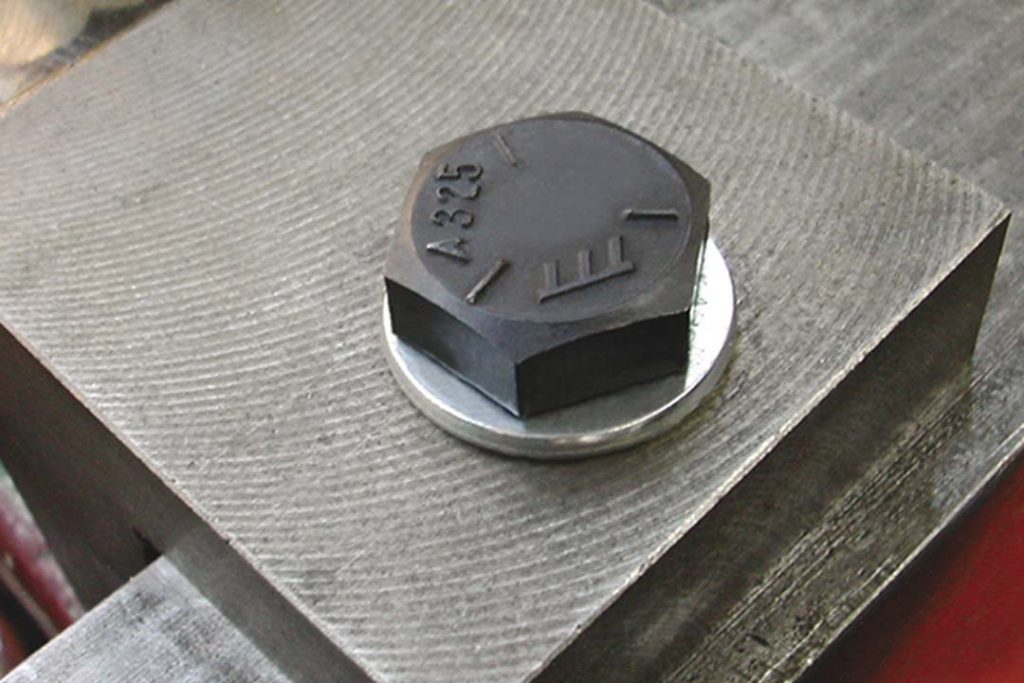

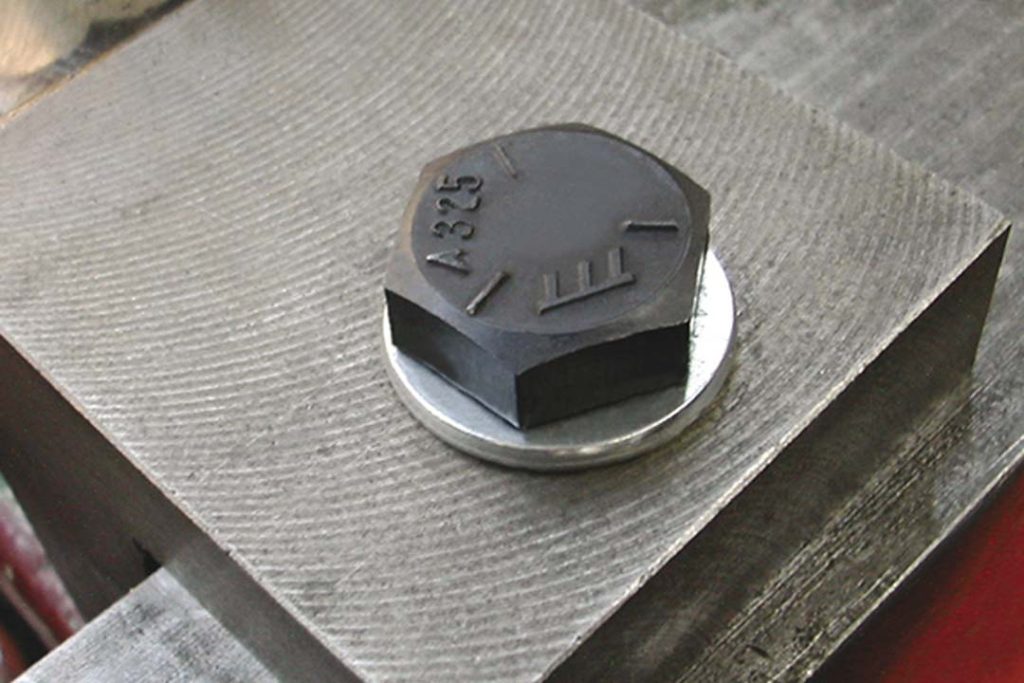

  • Marcas en su cabeza permiten una fácil identificación.
  • Recubrimiento: Pavonado y Galvanizado.
  • Rosca laminada, no tiene aristas vivas.

Aplicaciones

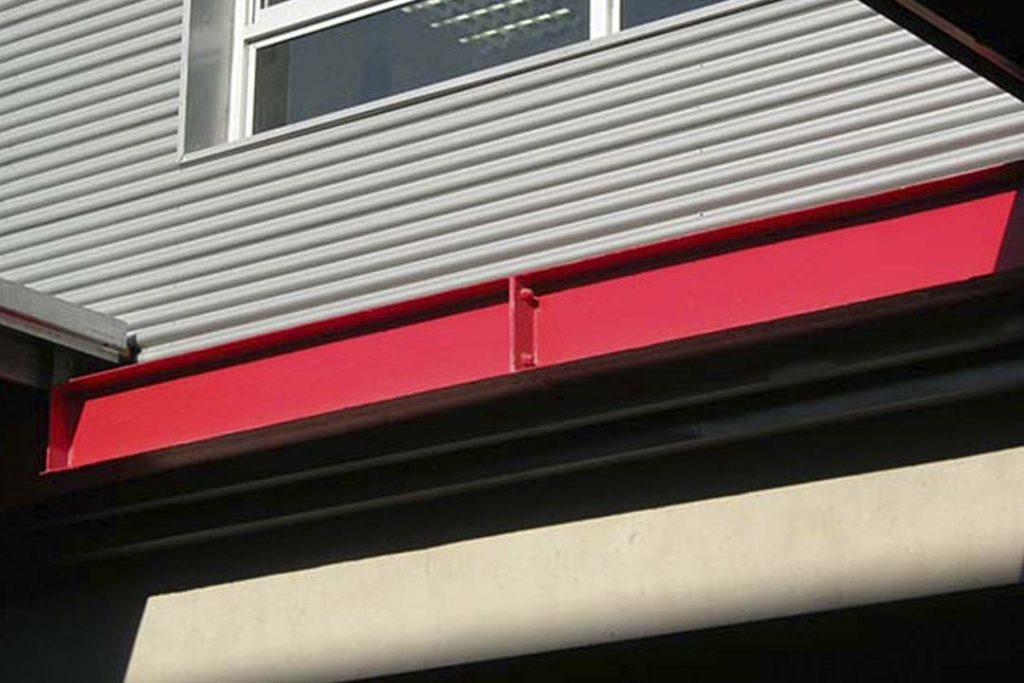

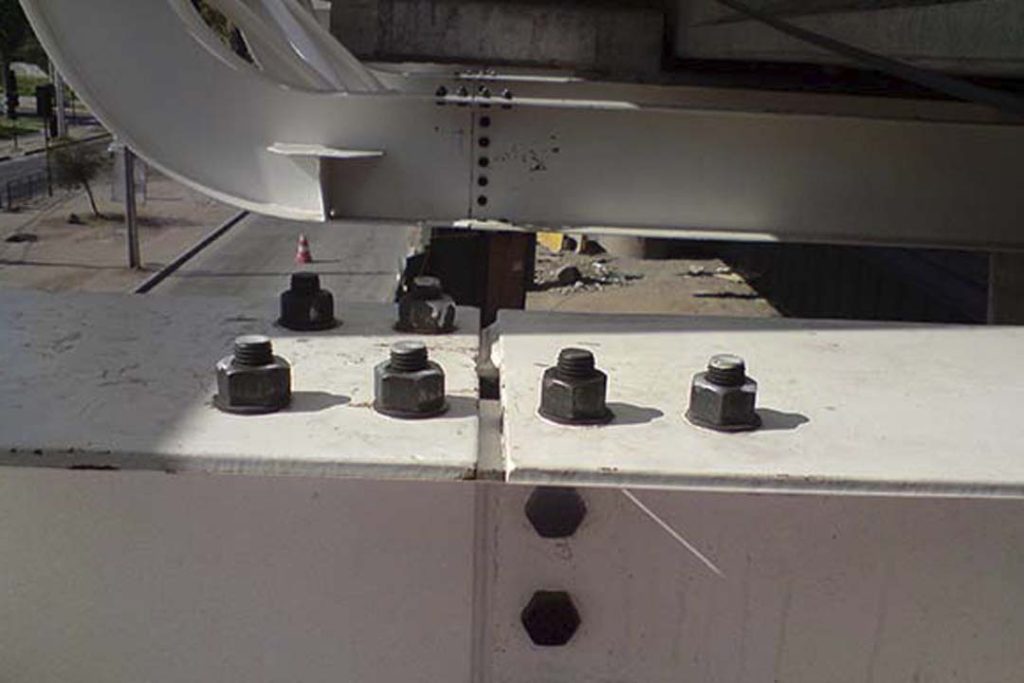

  • El perno hexagonal ASTM A325 es un sujetador de alta resistencia diseñado específicamente para conexiones de acero estructural en proyectos de construcción pesada como edificios y puentes.

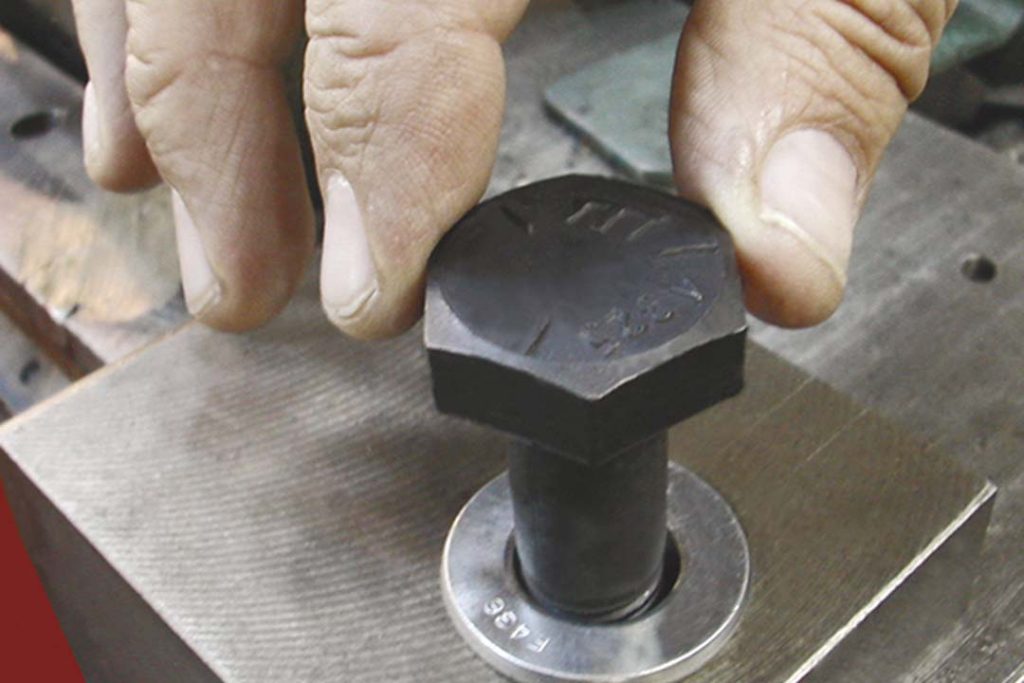

  • Para requerimientos de alta resistencia, debe usarse con tuerca ASTM A194 y golilla ASTM F436.

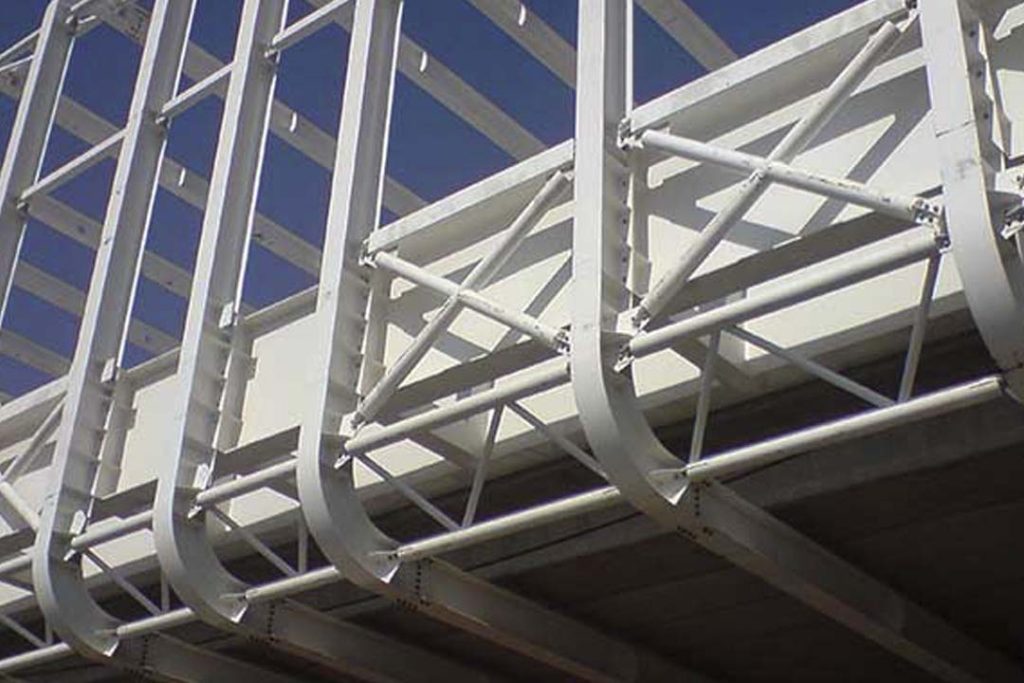

  • Uniones de cerchas, estructuras soportantes y anclaje de equipos, todos los anteriores sometidos a alta exigencia mecánica.
